عیب‌یابی، تست و سرویس کامل سوزن انژکتور از ورود خودرو تا رسیدن به عملکرد نرمال

در دنیای خودروهای سنگین، بعضی خرابی‌ها از همان ابتدا خودشان را واضح نشان می‌دهند؛ افت توان، بد کار کردن موتور، دود غیرعادی و بالا رفتن مصرف سوخت. اما بعضی ایرادها پشت چند علامت به ظاهر ساده پنهان می‌مانند و اگر دقیق و تخصصی بررسی نشوند، می‌توانند به خرابی‌های بزرگ‌تر و پرهزینه‌تر منجر شوند.

یکی از همین موارد، اختلال در سیستم سوخت‌رسانی دیزل و به‌طور مشخص عملکرد نامناسب سوزن انژکتور است.

تعمیر سیستم سوخت‌رسانی ولوو FH500

در این پروژه، یک دستگاه ولوو FH500 با شکایت اصلی راننده از افت کشش، لرزش موتور در دور آرام، سخت روشن شدن در استارت سرد و افزایش محسوس مصرف سوخت به مجموعه انژکتور دلاوری مراجعه کرد.

در ادامه، تمام مراحل این پروژه را از لحظه پذیرش خودرو تا تست نهایی، به‌صورت مرحله به مرحله، تخصصی، روان و کاملاً اختصاصی بررسی می‌کنیم.

• معرفی پروژه
  مدل خودرو: ولوو FH500
• نوع موتور: دیزل سنگین مجهز به سیستم سوخت‌رسانی پیشرفته

شکایت راننده

افت قدرت در مسیر
ریپ زدن در شتاب‌گیری
لرزش در دور آرام
روشن شدن سخت در صبح
افزایش دود خروجی
بالا رفتن مصرف سوخت

راننده عنوان می‌کرد که خودرو در سربالایی‌ها دیگر کشش سابق را ندارد و در زمان بار کامل، واکنش موتور نسبت به فشار روی پدال گاز با تأخیر همراه است. همچنین در حالت درجا، کارکرد موتور یکنواخت نبود و صدای موتور حالت ناصاف و نامتعادل پیدا کرده بود.

این علائم برای یک متخصص سیستم سوخت‌رسانی، نشانه‌ای جدی از احتمال وجود اختلال در یکی از بخش‌های زیر است:

افت فشار در سیستم سوخت
عملکرد ناقص سوزن انژکتور
پاشش نامنظم سوخت
نشتی داخلی در انژکتور
گرفتگی یا رسوب در مسیر پاشش
اختلال در کیفیت احتراق

در بررسی اولیه مشخص شد که خودرو طی چند ماه اخیر تحت فشار کاری بالا بوده و سرویس دوره‌ای سیستم سوخت‌رسانی آن نیز با تأخیر انجام شده است. همین موضوع احتمال رسوب، افت کیفیت پاشش و فرسودگی بخشی از اجزای انژکتور را بیشتر می‌کرد.

مرحله دوم: بررسی ظاهری و کنترل اولیه سیستم سوخت‌رسانی
بعد از ثبت اطلاعات، نوبت به بازدید اولیه رسید. در این مرحله، بدون باز کردن کامل مجموعه، بخش‌های اصلی سیستم سوخت بررسی شدند:

وضعیت شیلنگ‌ها و اتصالات سوخت
کنترل نشتی خارجی
بررسی فیلتر گازوئیل
بررسی صدای کارکرد موتور
ارزیابی دود خروجی اگزوز
بررسی رفتار موتور در دور آرام و دور بالا
یافته‌های اولیه:
دود خروجی در حالت گاز دادن، تیره‌تر از حد معمول بود
موتور در دور آرام لرزش داشت
پاسخ موتور به گاز، کمی با تأخیر همراه بود
صدای احتراق در برخی لحظات یکنواخت نبود
فیلتر سوخت آلودگی قابل توجهی داشت
در همین مرحله مشخص شد که مشکل فقط یک ایراد سطحی نیست و نیاز به بررسی تخصصی انژکتورها وجود دارد.

مرحله سوم: تست اولیه عملکرد موتور قبل از باز کردن انژکتورها
قبل از باز کردن سوزن‌ها، عملکرد موتور در حالت کاری بررسی شد تا رفتار سیستم در شرایط واقعی ثبت شود. این مرحله بسیار مهم است، چون مقایسه قبل و بعد از تعمیر فقط زمانی دقیق خواهد بود که داده‌های اولیه موجود باشد.

علائم ثبت شده قبل از سرویس:
استارت اولیه با تأخیر
لرزش محسوس در دور آرام
احتراق ناهماهنگ
دود بیشتر از حالت نرمال
افت توان در شتاب‌گیری
صدای خشک‌تر از حد معمول موتور
در همین ارزیابی مشخص شد که احتمالاً حداقل یکی از انژکتورها دچار افت کیفیت پاشش و یکی دیگر دچار نشتی یا ناهماهنگی در فشار باز شدن شده است.

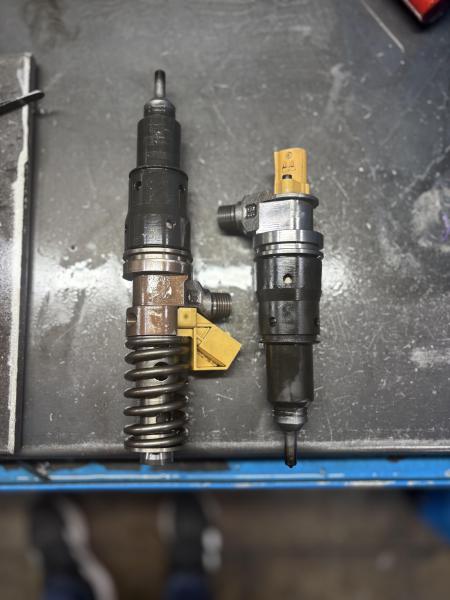

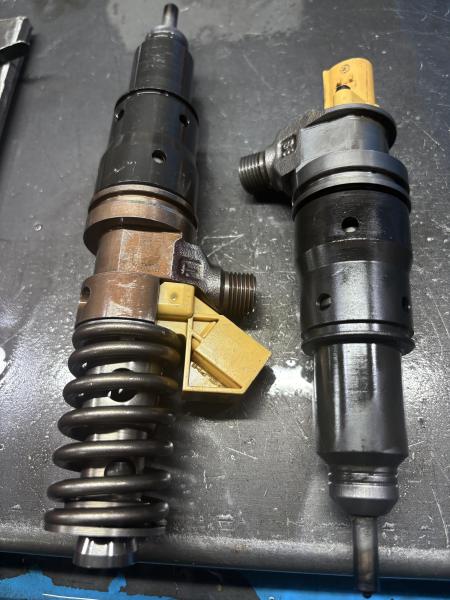

مرحله چهارم: باز کردن انژکتورها با رعایت اصول تخصصی
در این مرحله، انژکتورها با دقت کامل از روی موتور باز شدند.

این کار برخلاف تصور برخی افراد، فقط باز کردن چند قطعه نیست؛ زیرا اگر باز و بست به‌شکل اصولی انجام نشود، ممکن است:

آلودگی وارد مدار شود
آسیب به رزوه‌ها وارد شود
آب‌بندی نهایی مختل شود
نتیجه تست بعدی دچار خطا شود
به همین دلیل، در انژکتور دلاوری تمام مراحل باز کردن با رعایت تمیزی محیط، کنترل دقیق قطعات و علامت‌گذاری هر انژکتور انجام شد تا موقع تست، وضعیت هر سوزن به‌صورت جداگانه قابل تحلیل باشد.

مرحله پنجم: تست سوزن انژکتور روی دستگاه تخصصی
بعد از باز کردن انژکتورها، هر سوزن به‌صورت مجزا روی دستگاه تست قرار گرفت.

در این بخش، چند شاخص اصلی بررسی شد:

فشار باز شدن سوزن
کیفیت پاشش
زاویه پاشش
یکنواختی پودر شدن سوخت
نشتی نوک سوزن
برگشت غیرعادی سوخت
عملکرد سوزن در چند بار تست متوالی
نتایج تست اولیه پیش از سرویس
در این پروژه، 6 سوزن انژکتور بررسی شد. نتایج اولیه به‌صورت زیر ثبت شد:

انژکتور شماره 1
فشار باز شدن: 248 بار
وضعیت پاشش: نسبتاً نامنظم
نشتی: جزئی
انژکتور شماره 2
فشار باز شدن: 241 بار
وضعیت پاشش: پودر شدن ضعیف
نشتی: قابل مشاهده
انژکتور شماره 3
فشار باز شدن: 252 بار
وضعیت پاشش: بهتر از بقیه، اما خارج از راندمان مطلوب
نشتی: ندارد
انژکتور شماره 4
فشار باز شدن: 238 بار
وضعیت پاشش: نامتقارن
نشتی: متوسط
انژکتور شماره 5
فشار باز شدن: 245 بار
وضعیت پاشش: ضعیف
نشتی: جزئی
انژکتور شماره 6
فشار باز شدن: 250 بار
وضعیت پاشش: متوسط
نشتی: ندارد
تحلیل تخصصی نتایج اولیه
در این مدل، فشار باز شدن انژکتورها باید در محدوده نرمال و نزدیک به هم قرار داشته باشد. اختلاف زیاد بین فشار سوزن‌ها باعث می‌شود:

زمان پاشش بین سیلندرها یکنواخت نباشد
احتراق در همه سیلندرها یکسان اتفاق نیفتد
موتور در دور آرام ناصاف کار کند
مصرف سوخت بالا برود
کشش موتور افت کند
در تست انجام شده، مشاهده شد که چند انژکتور نه‌تنها فشار باز شدن پایین‌تری نسبت به حد مطلوب دارند، بلکه الگوی پاشش آن‌ها هم از حالت استاندارد خارج شده است. این موضوع نشان می‌داد که سوزن‌ها نیاز به سرویس کامل، شست‌وشو، کنترل قطعات داخلی و تنظیم تخصصی دارند.

مرحله ششم: باز کردن کامل مجموعه سوزن و بررسی اجزای داخلی
بعد از مشخص شدن ایراد، انژکتورها باز شدند تا اجزای داخلی هرکدام بررسی شوند.

در این مرحله موارد زیر مشاهده شد:

رسوب در نوک برخی نازل‌ها
فرسودگی نسبی در بخش سوزن بعضی از انژکتورها
ضعیف شدن عملکرد فنر در چند مورد
آلودگی در مسیر عبور سوخت
نشانه‌هایی از پاشش ناقص ناشی از گرفتگی جزئی
این بخش از کار بسیار حساس است؛ چون تشخیص اینکه قطعه نیاز به تمیزکاری، تنظیم، تعویض یا ترکیبی از این موارد دارد، فقط با تجربه و دقت بالا امکان‌پذیر است.

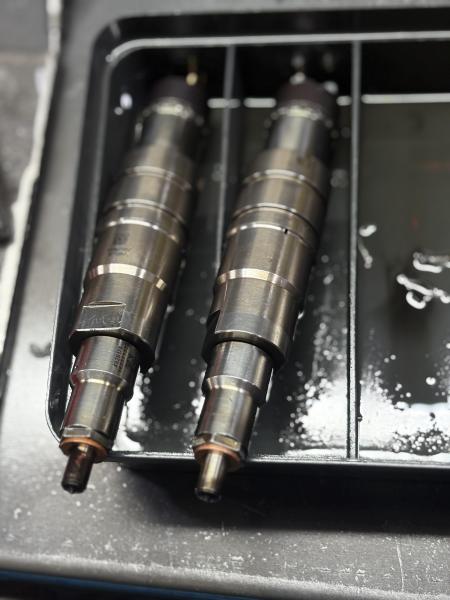

مرحله هفتم: شست‌وشو و سرویس تخصصی
پس از عیب‌یابی، عملیات سرویس آغاز شد. این مرحله شامل چند بخش اصلی بود:

تمیزکاری کامل قطعات
رفع رسوبات از بخش نازل
بررسی سلامت بدنه و نشیمن‌گاه
کنترل فنرها
جایگزینی قطعات مصرفی معیوب
تنظیم مجدد اجزای داخلی
آماده‌سازی برای تست دوباره
هدف در این مرحله فقط تمیز شدن قطعه نیست؛ بلکه باید انژکتور به شرایطی برسد که بتواند پاشش دقیق، یکنواخت و بدون نشتی داشته باشد.

مرحله هشتم: تست مجدد بعد از سرویس و تنظیم
بعد از اتمام سرویس، انژکتورها دوباره روی دستگاه تست شدند تا نتایج با داده‌های اولیه مقایسه شود.

نتایج تست بعد از سرویس
انژکتور شماره 1
فشار باز شدن: 258 بار
وضعیت پاشش: یکنواخت
نشتی: ندارد
انژکتور شماره 2
فشار باز شدن: 260 بار
وضعیت پاشش: استاندارد و پودر شده
نشتی: ندارد
انژکتور شماره 3
فشار باز شدن: 259 بار
وضعیت پاشش: بسیار خوب
نشتی: ندارد
انژکتور شماره 4
فشار باز شدن: 261 بار
وضعیت پاشش: یکنواخت و متقارن
نشتی: ندارد
انژکتور شماره 5
فشار باز شدن: 258 بار
وضعیت پاشش: نرمال
نشتی: ندارد
انژکتور شماره 6
فشار باز شدن: 260 بار
وضعیت پاشش: استاندارد
نشتی: ندارد
مقایسه قبل و بعد از سرویس
مقایسه داده‌ها به‌وضوح نشان داد که پس از سرویس:

فشار باز شدن سوزن‌ها به محدوده نرمال نزدیک شد
اختلاف فشار بین انژکتورها به حداقل رسید
الگوی پاشش اصلاح شد
نشتی‌ها حذف شدند
کیفیت پودر شدن سوخت به حالت استاندارد برگشت
این یعنی موتور بعد از نصب مجدد انژکتورها، باید احتراق کامل‌تر، نرم‌تر و اقتصادی‌تری داشته باشد.

مرحله نهم: نصب مجدد انژکتورها روی موتور
پس از تأیید سلامت انژکتورها، عملیات نصب مجدد انجام شد.

در این مرحله نیز نکات مهمی رعایت شد:

تمیزکاری محل نصب
کنترل آب‌بندی
نصب دقیق هر انژکتور در جای مشخص خود
سفت کردن اصولی اتصالات
بررسی نهایی نشتی
آماده‌سازی خودرو برای تست نهایی
نصب صحیح به‌اندازه خود سرویس اهمیت دارد. اگر بهترین سرویس هم انجام شده باشد ولی نصب غیراصولی باشد، نتیجه مطلوب به‌دست نخواهد آمد.

مرحله دهم: راه‌اندازی موتور و تست نهایی عملکرد
پس از نصب کامل، موتور روشن شد و رفتار آن دوباره بررسی گردید.

نتایج تست نهایی روی خودرو
استارت اولیه سریع‌تر و نرم‌تر انجام شد
لرزش دور آرام به‌طور محسوسی کاهش پیدا کرد
صدای موتور یکنواخت‌تر شد
واکنش موتور به گاز بهتر شد
دود خروجی کمتر شد
عملکرد خودرو در شتاب‌گیری روان‌تر شد
راننده نیز پس از تست اولیه اعلام کرد که موتور نسبت به قبل، نرم‌تر کار می‌کند و کشش خودرو بهتر شده است.

نتیجه نهایی این پروژه
این پروژه نشان داد که حتی زمانی که ظاهر مشکل فقط به شکل افت توان و دود بیشتر دیده می‌شود، ریشه اصلی می‌تواند در اختلال عملکرد سوزن انژکتور باشد.

در این ولوو FH500، اختلاف فشار بین سوزن‌ها، نشتی و ضعف در الگوی پاشش باعث شده بود موتور از شرایط استاندارد خارج شود. اما با عیب‌یابی دقیق، تست تخصصی، سرویس اصولی و تنظیم مجدد، عملکرد انژکتورها به حالت نرمال برگشت.

جمع‌بندی تخصصی پروژه ولوو FH500
در این پروژه، خودروی ولوو FH500 با علائمی مانند افت کشش، لرزش موتور، بد استارت خوردن و افزایش مصرف سوخت به مجموعه انژکتور دلاوری مراجعه کرد.

پس از بررسی اولیه و تست تخصصی سوزن‌ها، مشخص شد که چند انژکتور دچار افت فشار، پاشش نامنظم و نشتی هستند. با انجام سرویس کامل، تنظیم تخصصی و تست مجدد روی دستگاه، فشار باز شدن سوزن‌ها از محدوده نامناسب 238 تا 252 بار به محدوده نرمال 258 تا 261 بار رسید و کیفیت پاشش نیز به حالت استاندارد بازگشت.

این پروژه نمونه‌ای روشن از اهمیت تعمیر تخصصی سیستم سوخت‌رسانی دیزل است؛ جایی که تجربه، دقت و استفاده از تجهیزات تست، تفاوت اصلی را رقم می‌زند.
